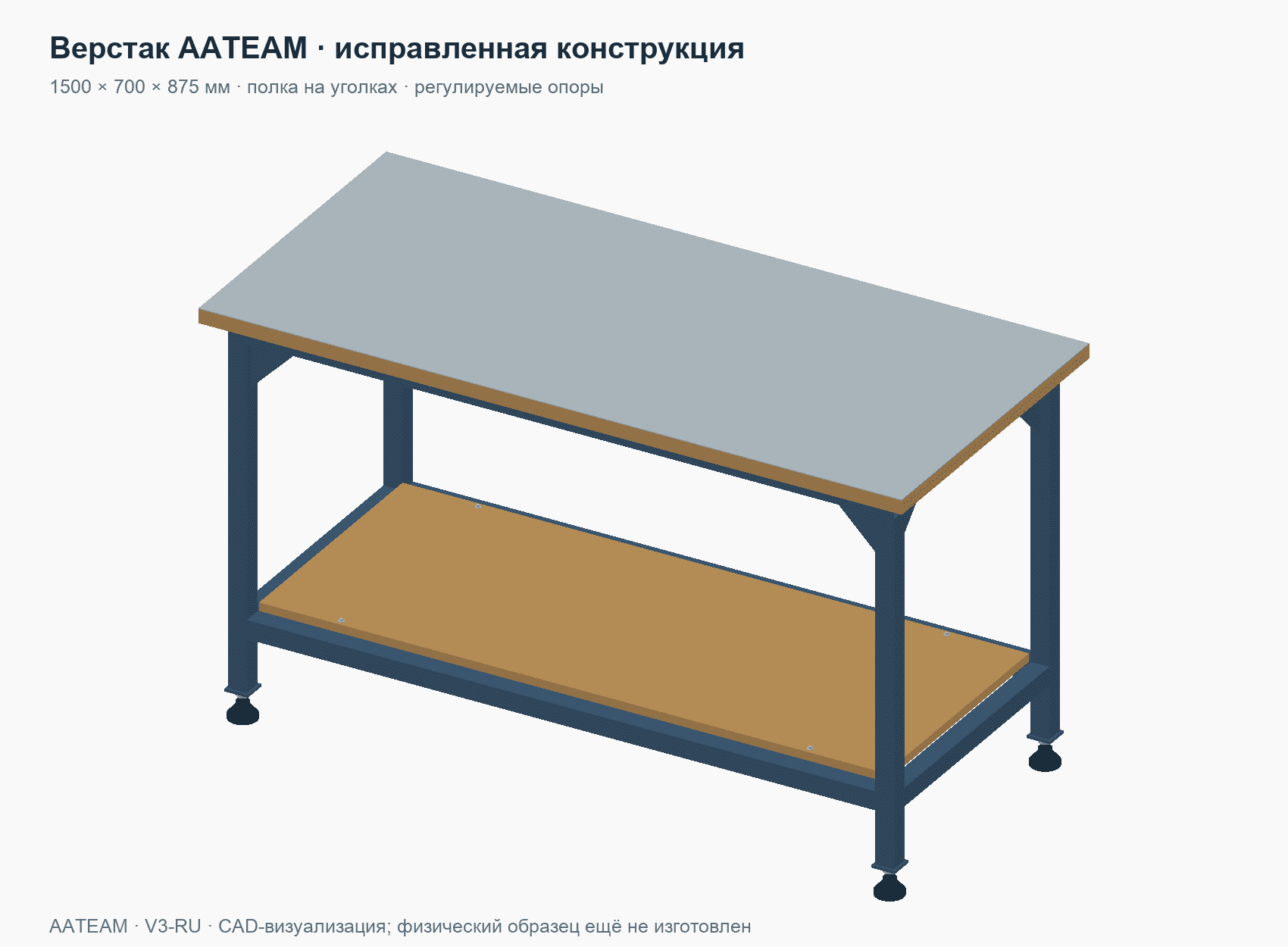

Сварной
Рама и её соединения изготовляются сваркой. Подходит при наличии оборудования и навыков сварочных работ.
11 листов A3 · 20 позиций спецификации · руководство по изготовлению и сборке
Цифровой комплект · MKT-D0000001
Универсальный металлический верстак
Один верстак — два способа изготовления: сварная рама или полностью разборная конструкция на болтах. Оба варианта с чертежами, CAD-моделями и инструкциями входят в комплект.
2 варианта изготовления Защищённое скачивание Простая лицензия
Цифровой русскоязычный комплект для самостоятельного изготовления; физическое изделие не входит.
Это цифровой комплект чертежей, моделей и инструкций. Физический образец не изготовлен и не испытан; испытания издателем не планируются. Независимая инженерная и юридическая проверки не завершены. Рабочая нагрузка не установлена; подтверждённая прочность, сертификация и соответствие ГОСТ не заявляются. До изготовления требуется оценить проект, материалы и условия применения. Независимые проверки не завершены. Публикация цифровой документации разрешена владельцем с указанными ограничениями.
1500 ммдлина
700 ммглубина
875 ммвысота
40×40×2профиль рамы, мм
Один продукт · оба варианта в архиве
Выберите способ изготовления
Получите оба комплекта и изготовьте один верстак по выбранному варианту. Размеры деталей и узлы отличаются — смешивать спецификации нельзя.

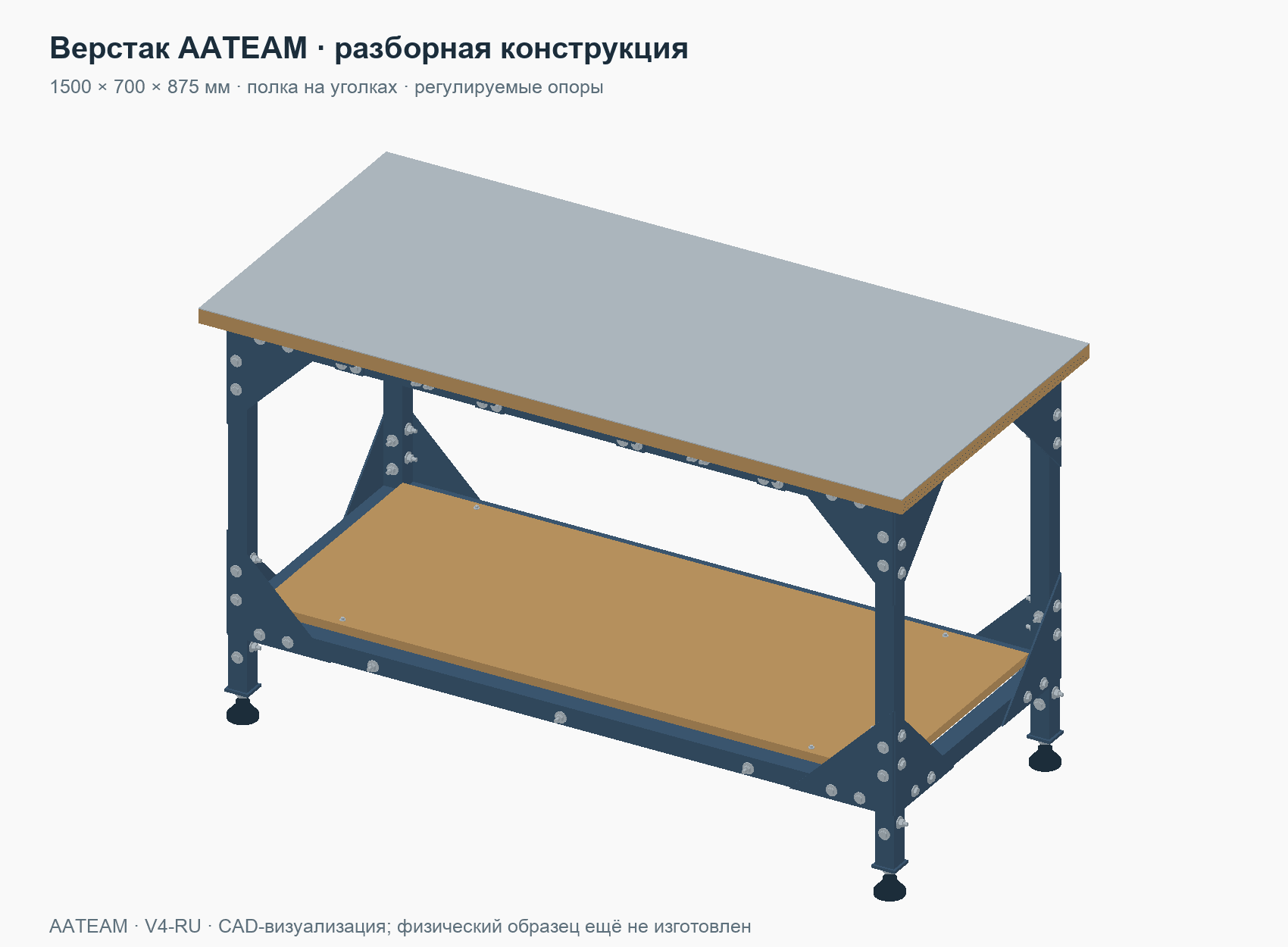

На болтах — разборный
Все соединения разъёмные, сварка не требуется. Нужны точные отверстия, пластины, уголки, втулки и точёные вставки регулируемых опор.
14 листов A3 · 28 позиций спецификации · руководство по сборке и разборке
Посмотрите до получения
Состав комплекта
Переключайтесь между реальными превью опубликованной версии.
Сварной вариант

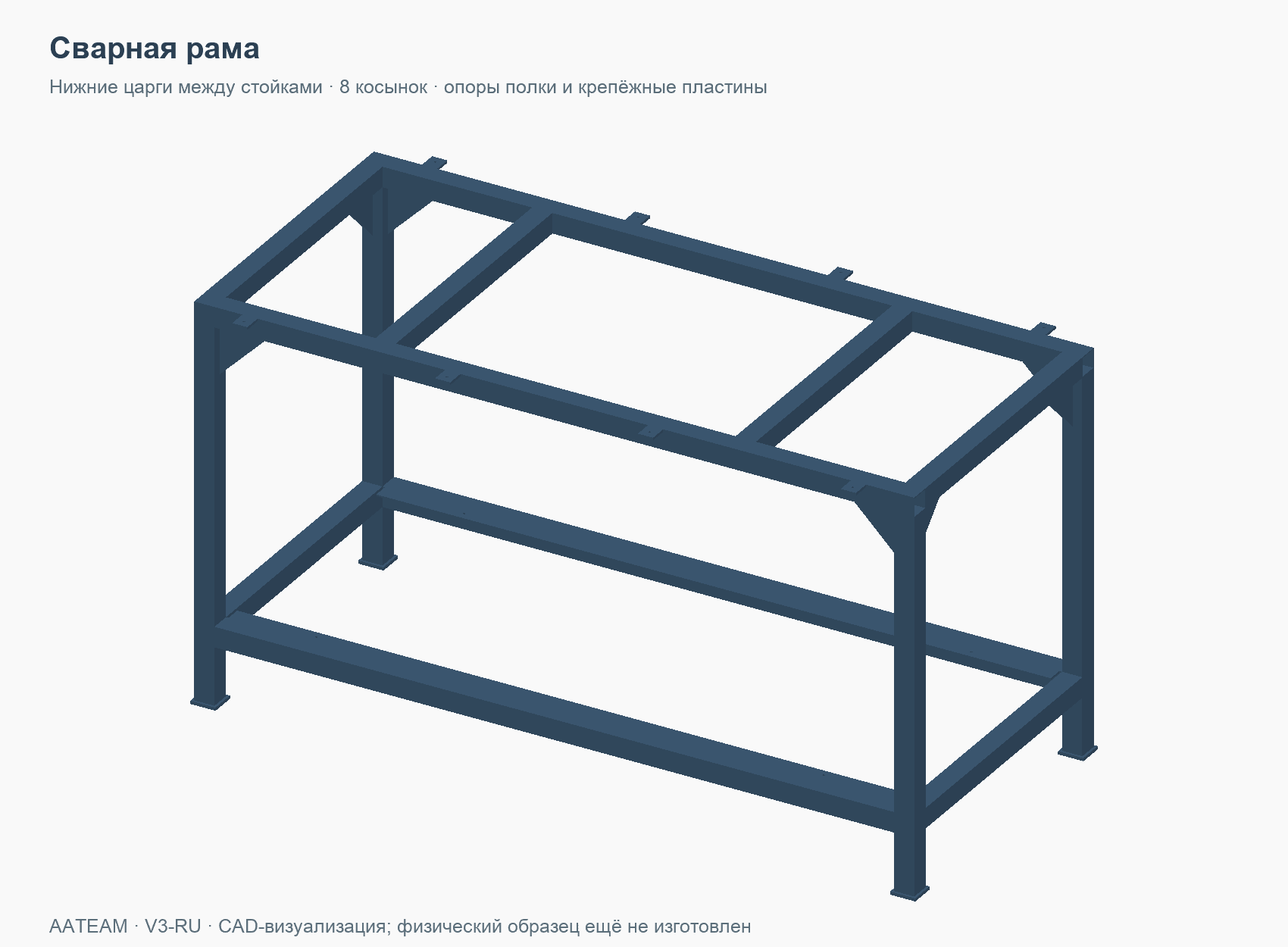

Сварная рама
Сварная рама из профиля 40×40×2 мм. В отдельной папке находятся её модель, деталировка, спецификация и руководство.
Структура комплекта
Два комплекта в одном архиве
99 файлов в версии 5.0.0: отдельные папки сварного и болтового исполнения и четыре общих документа.
Сварной вариантCAD, чертежи, спецификация, инструкции
45Болтовой вариантCAD, чертежи, крепёж, сборка и разборка
50Общие документыначало работы, сравнение, лицензия, состав
4Форматы: STEP · STL · DXF · PDF · SVG · XLSX · CSV · JSON · Python · Markdown
- Два отдельных комплекта чертежей PDF A3 и SVG
- Две CAD-сборки STEP, модели STL и исходники
- DXF плоских деталей для каждого варианта
- Спецификации и раскрой в XLSX, CSV и JSON
- Карты отверстий и крепежа болтовой конструкции
- Руководства по изготовлению, сборке и разборке
- Контрольные листы и результаты цифровых проверок
- Сравнение вариантов, лицензия и перечень файлов
Результат
Проект для гаража или небольшой мастерской
Комплект рассчитан на пользователя с навыками разметки, резки и сверления. Для сварного варианта нужны сварочные работы, для болтового — изготовление или заказ крепёжных деталей и точёных вставок. Изображения на странице построены по CAD-моделям.
Перед получением
Границы продукта
- Физический верстак, материалы и услуги изготовления не входят.
- Контрольный экземпляр не изготовлен; физическая сборка, разборка и испытания не выполнены.
- Рабочая нагрузка не назначена. Сертификация, соответствие ГОСТ и гарантированная прочность не заявляются.
- Независимая инженерная и юридическая проверки не завершены. Испытания издателем не планируются. Перед изготовлением проверьте проект под свои условия и требования безопасности.
Получение комплекта
Получите оба варианта
Один архив, персональный доступ к версии 5.0.0.
- Оба варианта: сварной и на болтах
- 99 файлов · ZIP, около 8,7 МБ
- Защищённое скачивание после оформления
